Development Board EMR - UB8820 / EMR - UB8840 - TB5
NEU

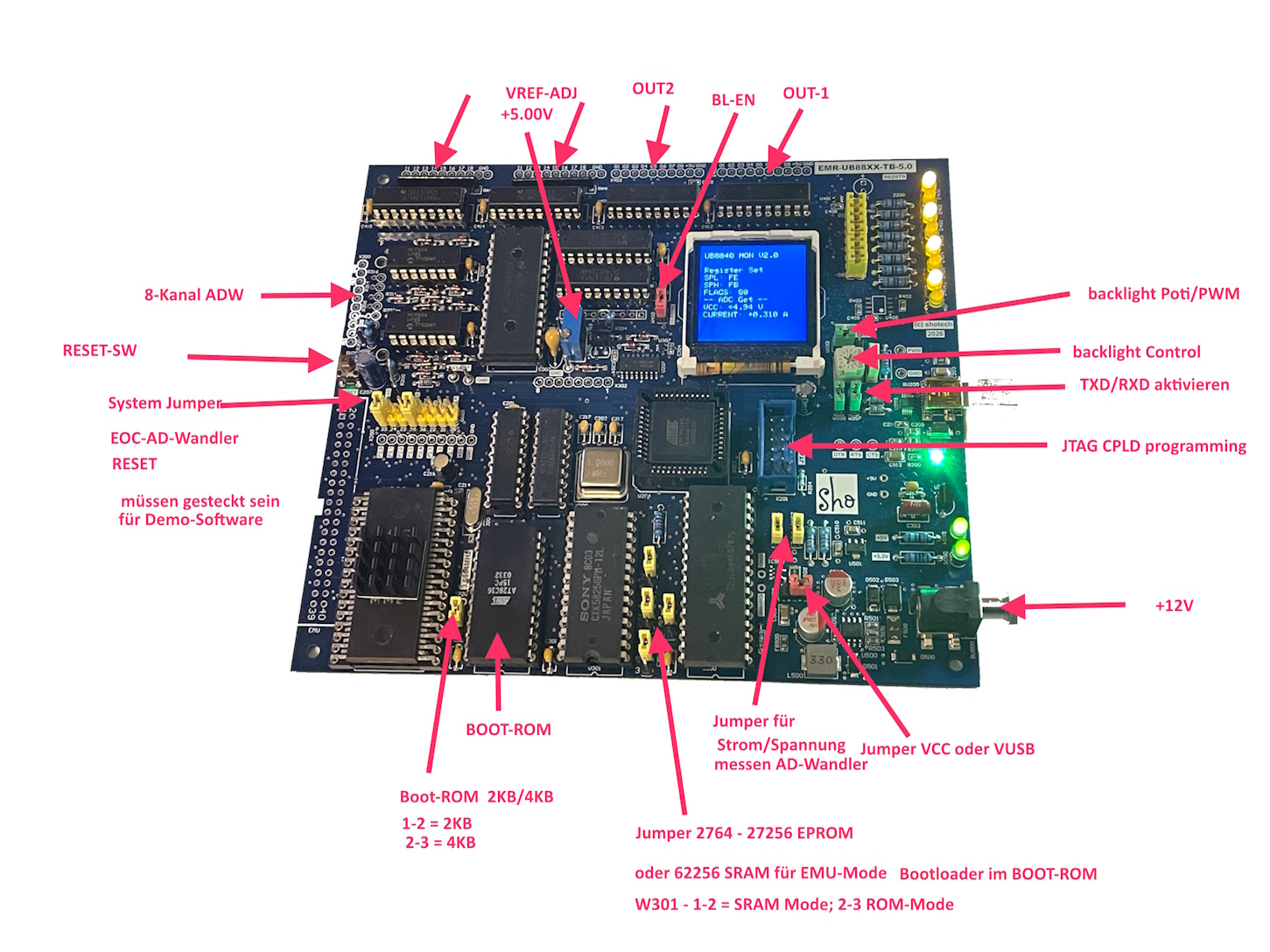

Schnittstellen und IC’s im Development Board EMR - UB8820 / EMR - UB8840 TB5 ( Weiterentwicklung des TB2 bis TB4 )
Development Board Z8® kompatibel

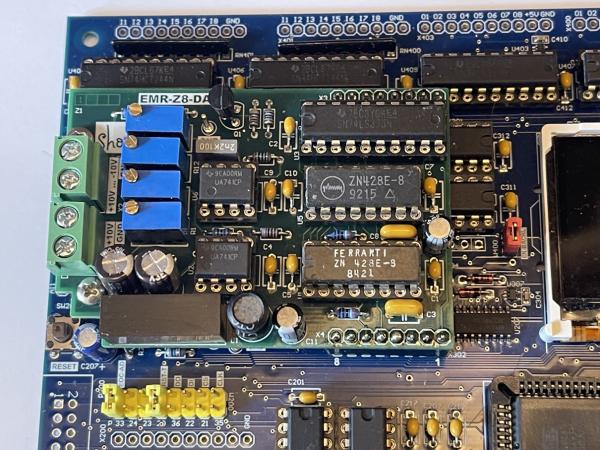

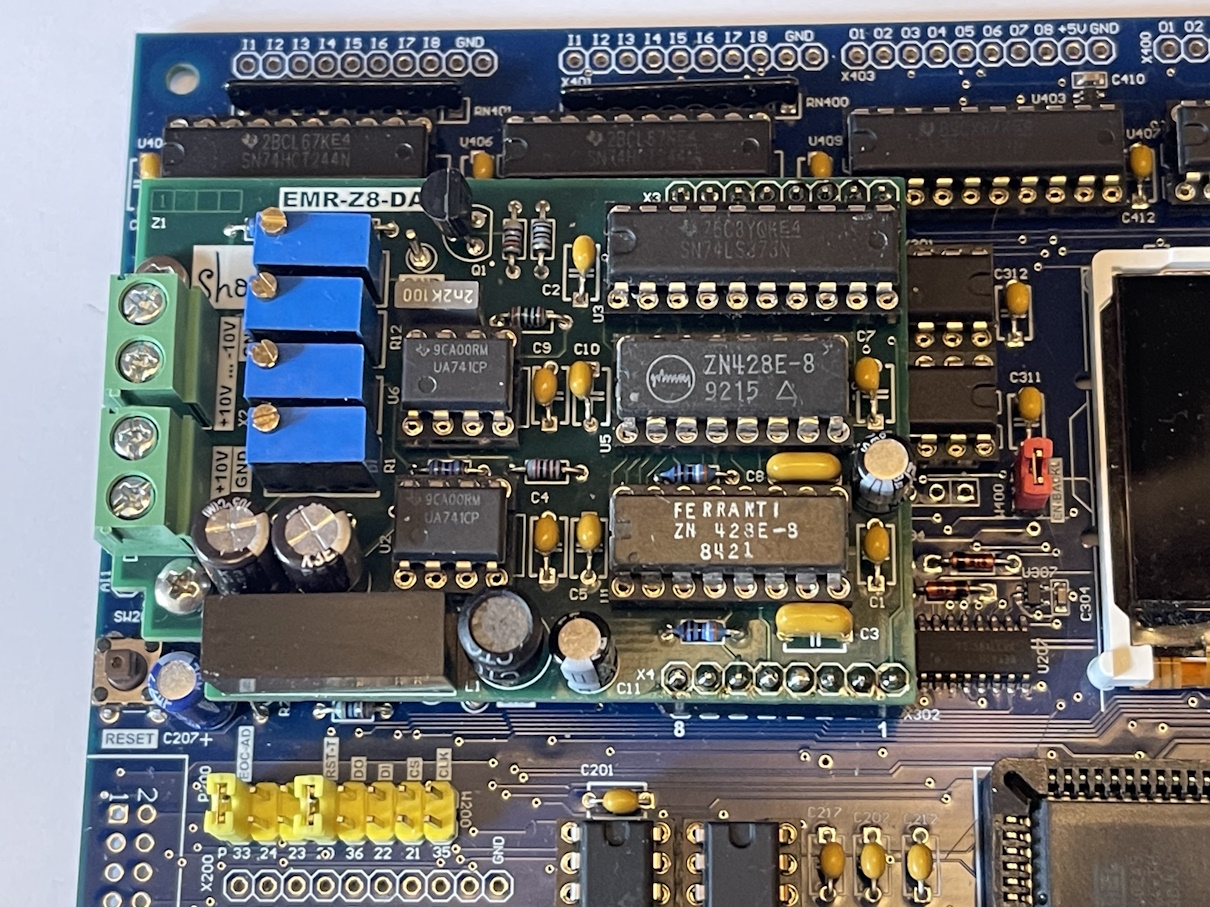

1 x Erweiterungsmodul 2x 8Bit DAC bald erhältlich. Dieses Modul kann auf des TB5 aufgesteckt werden und wird es als Bausatz geben.
16 x TTL Eingänge - 2x 74LS244
16 x TTL Ausgänge - 2x 74LS373 ( 1x 8 LED’s über Jumper selektierbar )
8 x Analogeingänge über einen AD-Wandler - ADC0808CCN ( Erzeugung der Referenzspannung auf dem Board ) ( refurbished ! )
1 x Emulationsport für den Z8® CCP™ Emulator / Z86CCP00ZEM ( kann auch für externe Erweiterungen genutzt werden )
1 x SPI-Bus intern, Anschluss eines F-RAM - FM25V02A-G o.ä.
1 x TFT-Display 128x128 über 8Bit parallel Bus ( Levelshifter 74ALVC164245DGG ) ( Treiber nur für ROM ab 0x1000 )
1 x Backlight Control für TFT über Poti oder PWM . Über Jumper !
1 x Mini-USB zu RS232 - CH340X
1 x CPLD ATF1502AS-10JU44 (PLCC44) für Adressen, Chip Select, nRW, nWR und I/O. ( in VHDL geschrieben )
1 x SRAM 128KB x 8 ( AS6C1008-55PCN )
1x U2716 oder U2732 ( für internen ROM , A11 für U2732 über Jumper selektierbar )
1 x 27C64 bis 27C512 über Jumper zu selektieren.
Es sind auch EEPROM( z.B. AT28C256 ) , SRAM ( 43256 ) oder F-RAM möglich. ( Funktion als EPROM-Simulator )
Über einen Bootloader im 2KB oder 4KB EPROM kann Software in den SRAM oder FRAM geladen werden.

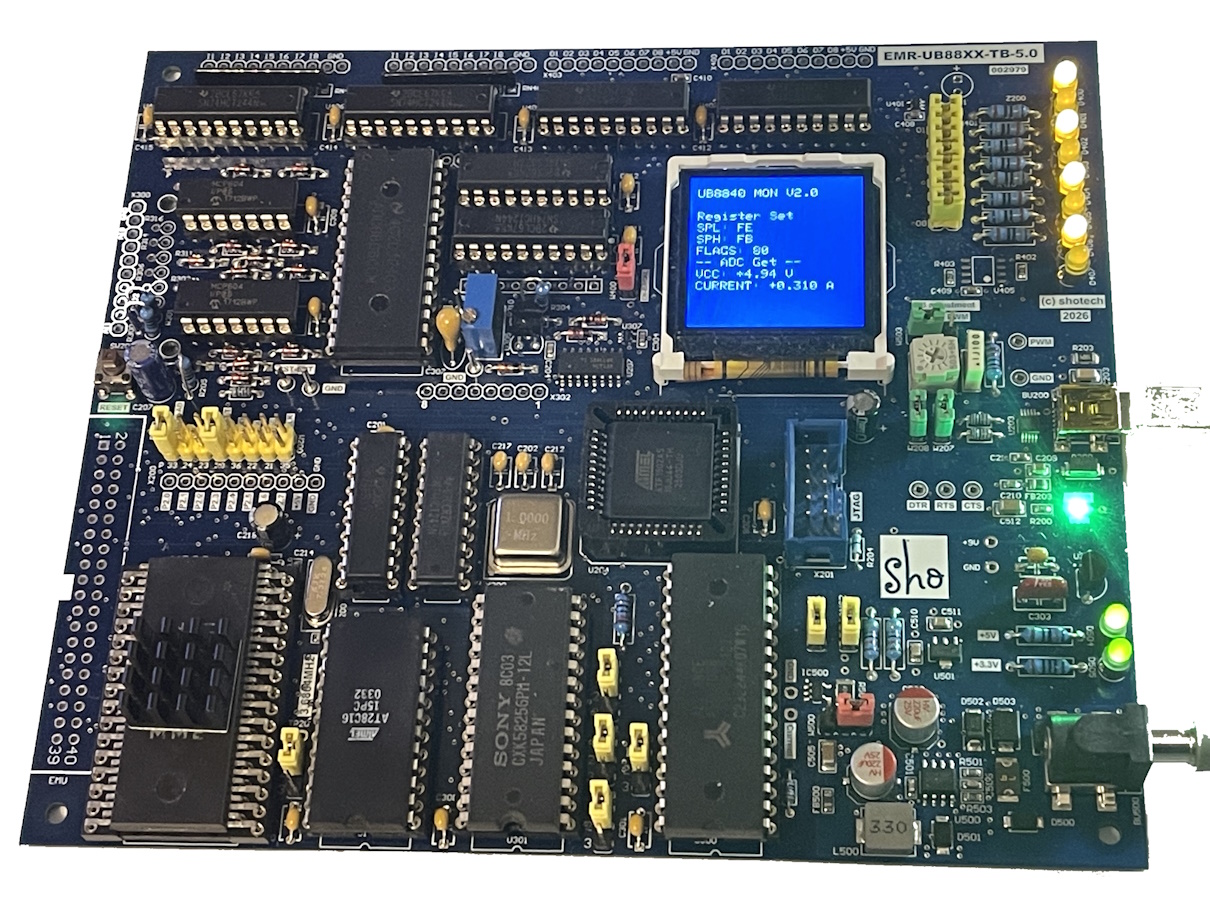

Danach kann die Software gestartet werden. Siehe Bild 3 zur Anzeige auf TFT Display.
1 x UB8820 oder UB8840
1x Stromversorgung +5V(2A) und +3,3V(500mA) LDO HT7833-SOT89. Eingangsspannung +12V
Software zu dem Board ( Bootrom, WIN-Download, CPLD ) und Schaltung ist hier verfügbar.
Bestelloptionen:
UB88XX-TB5-KIT-1 : PCB-SMD bestückt mit TFT Display, CPLD programmiert und 1MHz Quarzoszillator
UB88XX-TB5-KIT-2: Alle elektronischen Bauteile, 2x 28pol. DIL Fassung, 1x 32pol. DIL Fassung, 1x 24pol. DIL Fassung, 1x 44pol. PLCC Fassung. 1x 2716 Boot ROM programmiert, 1x UB8840 + Kühlkörper, 1x SRAM 62256 ( für EMU-Betrieb ). Das Kit-2 enthällt 178 Bauteile !
EMR_UB8840_TB5-06.PDF ( update 20.06.2026 )
EMR_UB8840_TB5-Manual.PDF ( update 07.06.2026 )
UB88x_Testboard_TB5-Software_V06_0.zip ( incl. Z8-Compiler, CPLD-VHDL, Projektsourcen, läuft jetzt automatisch auf jeden Laufwerk, update 09.06.2026 )
