8052AH-BASIC-EEPROM-LCD1-PCB/Kit
NEU
8052AH-BASIC-LCD1-PCB/Bausatz
Bausatz für den 8052AH-BASIC Mikrocontroller mit BASIC 1.32 ( I2C, RDSFR, WRSFR etc. )

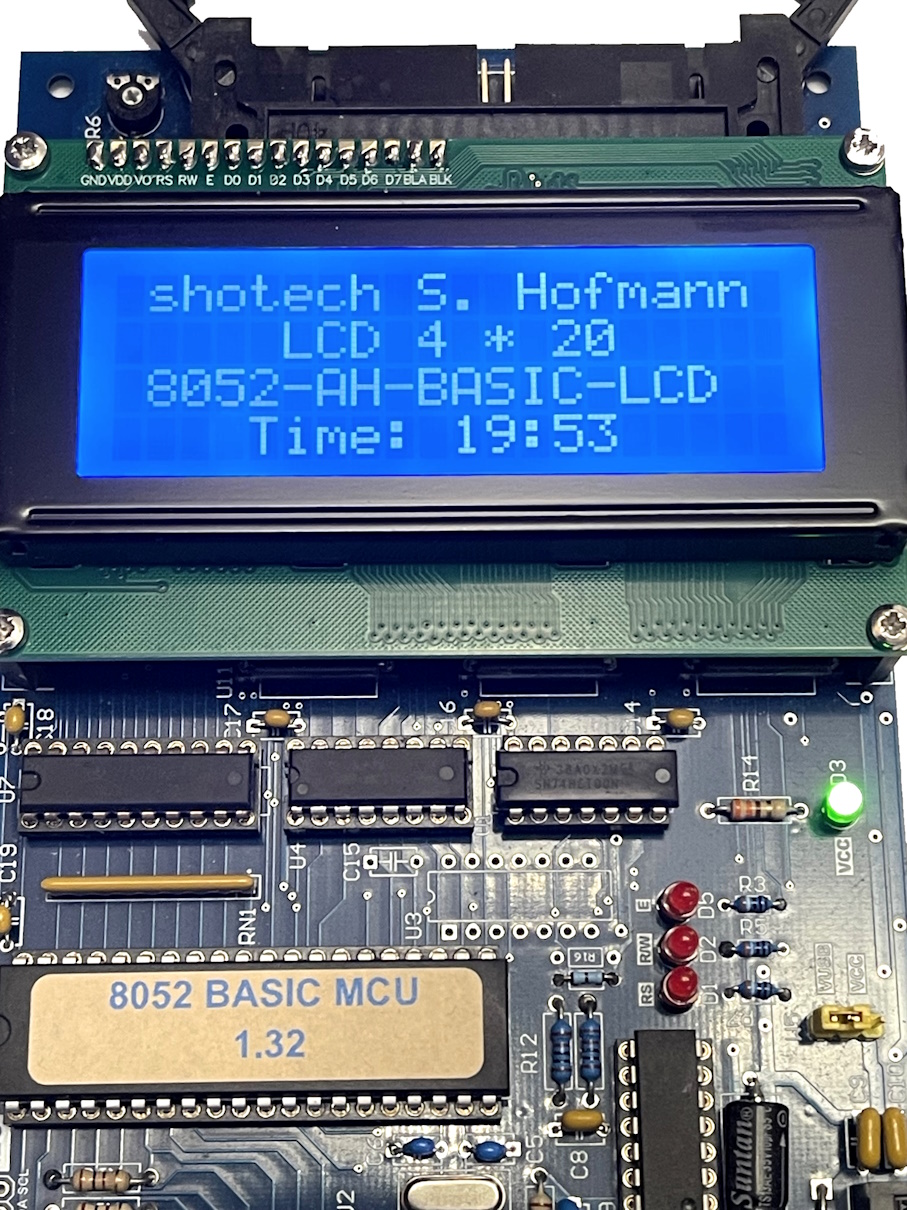

Zusätzlich ist in diesen Bausatz ein 4 x 20 LCD Display vorhanden. Ein Beispiel Code zur Init und Ansteuerung ist vorhanden.
Das LCD 4 x 20 wird mit einen entsprechenden Bustreiber am Datenbus betrieben. Die Zugriffsadresse ist 0F000h.
Damit sind Port1 und Port3.0 bis Port3.5 weiterhin zur freien Verwendung.
Lieferung: Alle elektronischen Bauteile lt. Stückliste der Variante, oder nur die PCB.
Neue überarbeitete Variante, mit max. 32kB Arbeitsspeicher in SMD und max. 16KB EEPROM. EEPROM wird gelöscht geliefert.
Hintergrundbeleuchtung kann über Einstellregler R22 stefenlos eingestellt werden. Es ist aber auch möglich die Hintergrundbeleuchtung über PWM 5V/1KHz zu regeln Jumper W1 1-2. Das Board besitzt ab sofort eine USB-C Schnittstelle, womit das Board versorgt werden kann und die Kommunikation. Zusätzlich kann über X1 das Board mit 12V bis 35V versorgt werden. Ein DC/DC Wandler wandelt das in 5V/1A max.
EEPROM kann direkt mit dem Board programmiert werden ( PROG ) und Programme können mit ROM x aktiviert werden
und ausgeführt werden ( ROM Mode ) . Mit ERASE kann der EEPROM wieder gelöscht werden ( 3min. für 16KB. )
Jedem Bausatz liegt ein programmierter EEPROM1 bei, bei dem das LCD Testprogramm enthalten ist. Mit "ROM 1" kann das geladen
werden und dann mit RUN gestartet werden.
Achtung, noch ein Hinweis zur Bestückung: R11 und R12 ( 1K ) müssen über kreuz bestückt werden !
Mögliche Bestellungen:
PCB . nur Leiterplatte, ohne Bauteile, tlw. mit SMD Bestückt
1. Leiterplatte mit allen Bauteilen lt. Stückliste ( Variante mit 1 x 8kx8 EEPROM ) 8KB EEPROM - KIT1 Yellow LCD
2. Leiterplatte mit allen Bauteilen lt. Stückliste ( Variante mit 2 x 8kx8 EEPROM ) 16KB EEPROM - KIT2 Yellow LCD
3. Leiterplatte mit allen Bauteilen lt. Stückliste ( Variante mit 1 x 8kx8 EEPROM ) 8KB EEPROM - KIT3 Blue LCD
4. Leiterplatte mit allen Bauteilen lt. Stückliste ( Variante mit 2 x 8kx8 EEPROM ) 16KB EEPROM - KIT4 Blue LCD
8052AH-BASIC-LCD1-KIT1.pdf
8052AH-BASIC-LCD1-KIT2.pdf
8052AH-BASIC-Description-german.pdf ( Basicinterpreter 1.1 )
BASIC52-Manual-Intel.pdf ( Basicinterpreter 1.1 )
Bausatz für den 8052AH-BASIC Mikrocontroller mit BASIC 1.32 ( I2C, RDSFR, WRSFR etc. )
Zusätzlich ist in diesen Bausatz ein 4 x 20 LCD Display vorhanden. Ein Beispiel Code zur Init und Ansteuerung ist vorhanden.
Das LCD 4 x 20 wird mit einen entsprechenden Bustreiber am Datenbus betrieben. Die Zugriffsadresse ist 0F000h.
Damit sind Port1 und Port3.0 bis Port3.5 weiterhin zur freien Verwendung.
Lieferung: Alle elektronischen Bauteile lt. Stückliste der Variante, oder nur die PCB.
Neue überarbeitete Variante, mit max. 32kB Arbeitsspeicher in SMD und max. 16KB EEPROM. EEPROM wird gelöscht geliefert.
Hintergrundbeleuchtung kann über Einstellregler R22 stefenlos eingestellt werden. Es ist aber auch möglich die Hintergrundbeleuchtung über PWM 5V/1KHz zu regeln Jumper W1 1-2. Das Board besitzt ab sofort eine USB-C Schnittstelle, womit das Board versorgt werden kann und die Kommunikation. Zusätzlich kann über X1 das Board mit 12V bis 35V versorgt werden. Ein DC/DC Wandler wandelt das in 5V/1A max.
EEPROM kann direkt mit dem Board programmiert werden ( PROG ) und Programme können mit ROM x aktiviert werden
und ausgeführt werden ( ROM Mode ) . Mit ERASE kann der EEPROM wieder gelöscht werden ( 3min. für 16KB. )
Jedem Bausatz liegt ein programmierter EEPROM1 bei, bei dem das LCD Testprogramm enthalten ist. Mit "ROM 1" kann das geladen
werden und dann mit RUN gestartet werden.
Achtung, noch ein Hinweis zur Bestückung: R11 und R12 ( 1K ) müssen über kreuz bestückt werden !
Mögliche Bestellungen:
PCB . nur Leiterplatte, ohne Bauteile, tlw. mit SMD Bestückt
1. Leiterplatte mit allen Bauteilen lt. Stückliste ( Variante mit 1 x 8kx8 EEPROM ) 8KB EEPROM - KIT1 Yellow LCD
2. Leiterplatte mit allen Bauteilen lt. Stückliste ( Variante mit 2 x 8kx8 EEPROM ) 16KB EEPROM - KIT2 Yellow LCD
3. Leiterplatte mit allen Bauteilen lt. Stückliste ( Variante mit 1 x 8kx8 EEPROM ) 8KB EEPROM - KIT3 Blue LCD
4. Leiterplatte mit allen Bauteilen lt. Stückliste ( Variante mit 2 x 8kx8 EEPROM ) 16KB EEPROM - KIT4 Blue LCD
8052AH-BASIC-LCD1-KIT1.pdf 8052AH-BASIC-LCD1-KIT2.pdf 8052AH-BASIC-Description-german.pdf ( Basicinterpreter 1.1 ) BASIC52-Manual-Intel.pdf ( Basicinterpreter 1.1 )
