TPS2121RUXR Power Mux Modul
TOP

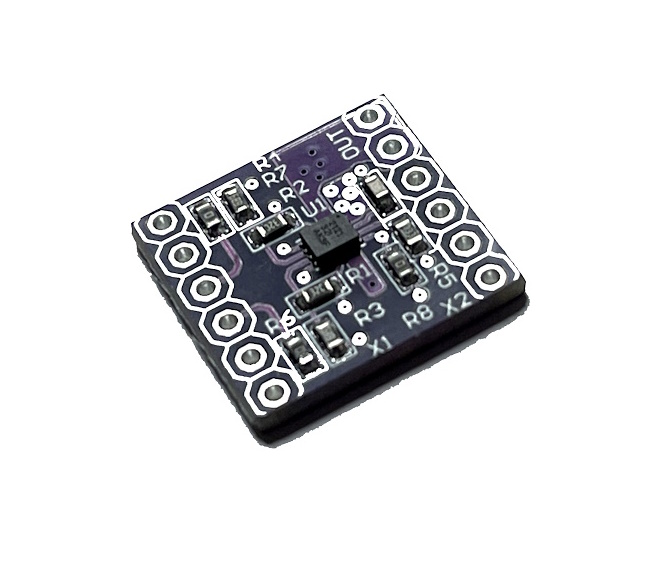

Power Mux Modul mit dem TPS2121RUXR . ( ab April 2024 wieder verfügbar )

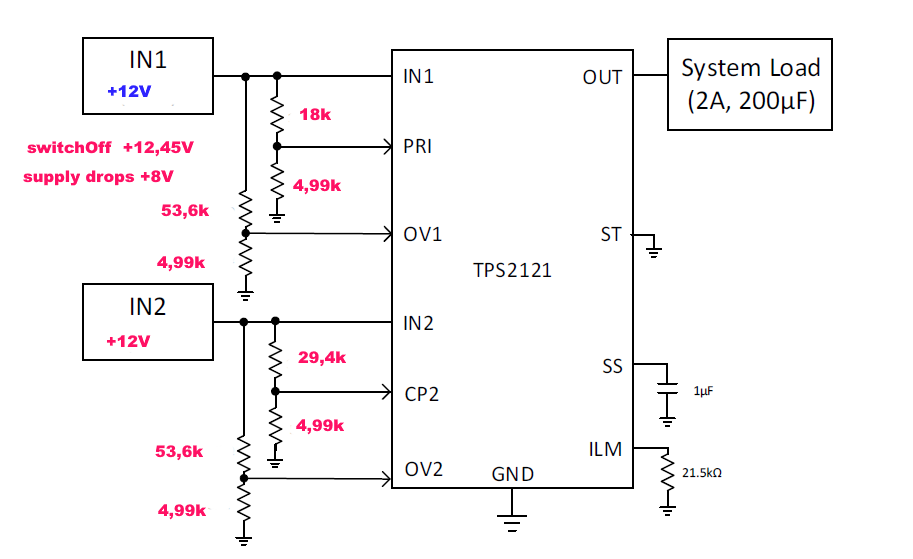

Beispiel für eine Anwendung
Schaltet 2 x 5V 3.5A. Jeder Eingang hat eine max. Eingangsspannung von 22V.
Die Eingänge sind so eingestellt, das bei +5.52V abgeschalten wird. ( Adjustable overvoltage supervisor )
Jede andere Konfiguration bis 20V kan über Widerstände eingestellt werden.
Die Konfiguration auf dem Board entspricht der "Highest Voltage Operation" Seite 28 im TI Datenblatt.
Ideal, um zwei Eingansspannungen umzuschalten.
Power-Switch-Board_V.02.pdf
tps2121.pdf

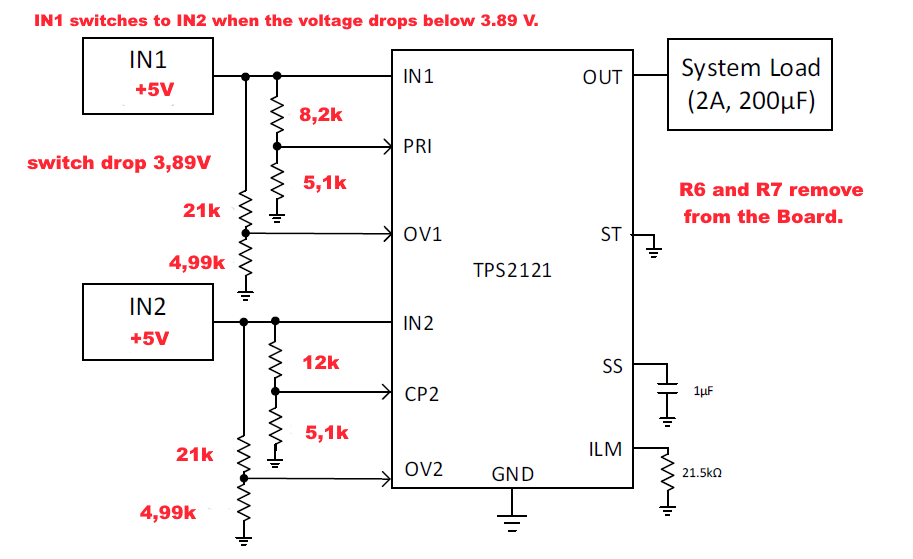

Beispiel für eine Anwendung
