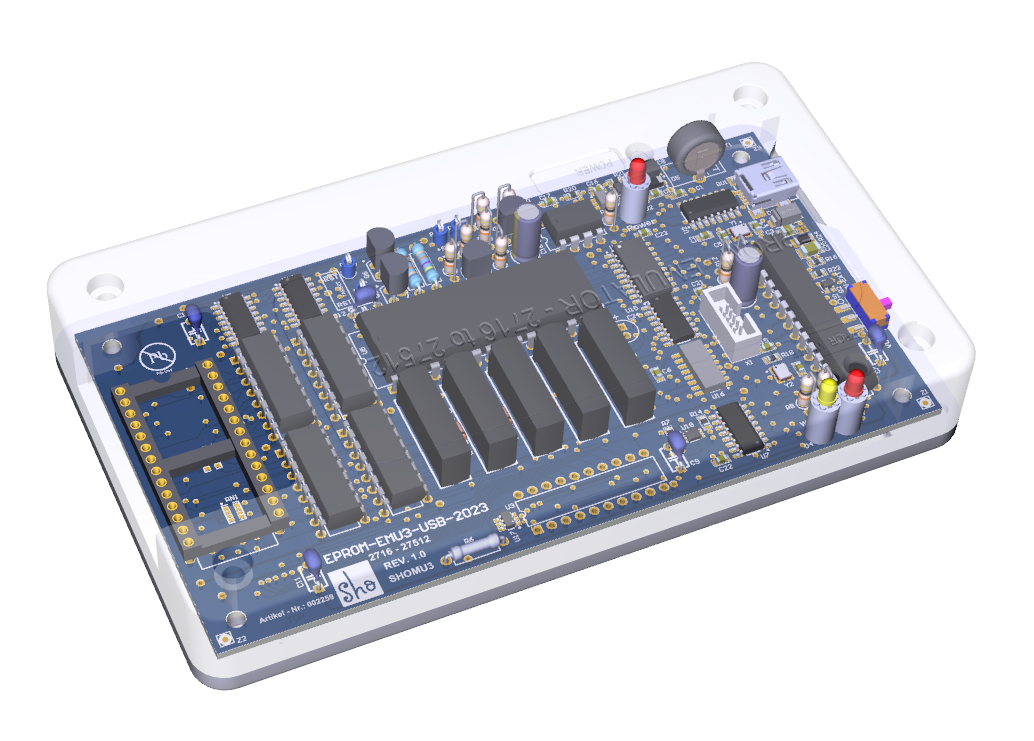

SHOEMU3 EPROM Emulator 2716 to 27512 Bausatz
TOP
Neue Version EPROM Emulator SHOEMU3 Version 3.
Diese Version ist eine Weiterentwicklung SHOEMU2.
- neuer Mikrocontroller AVR64DA28-I/SP
- Debuganschluss für Mikrocontroller
- Clock über Clockoszillator
- Pull Up für A8 bis A15 integriert
- Reset für SRAM ( 128KB x 8 ) verbessert
Software für Windows von dem SHOEMU2 ist kompatibel mit SHOEMU3.

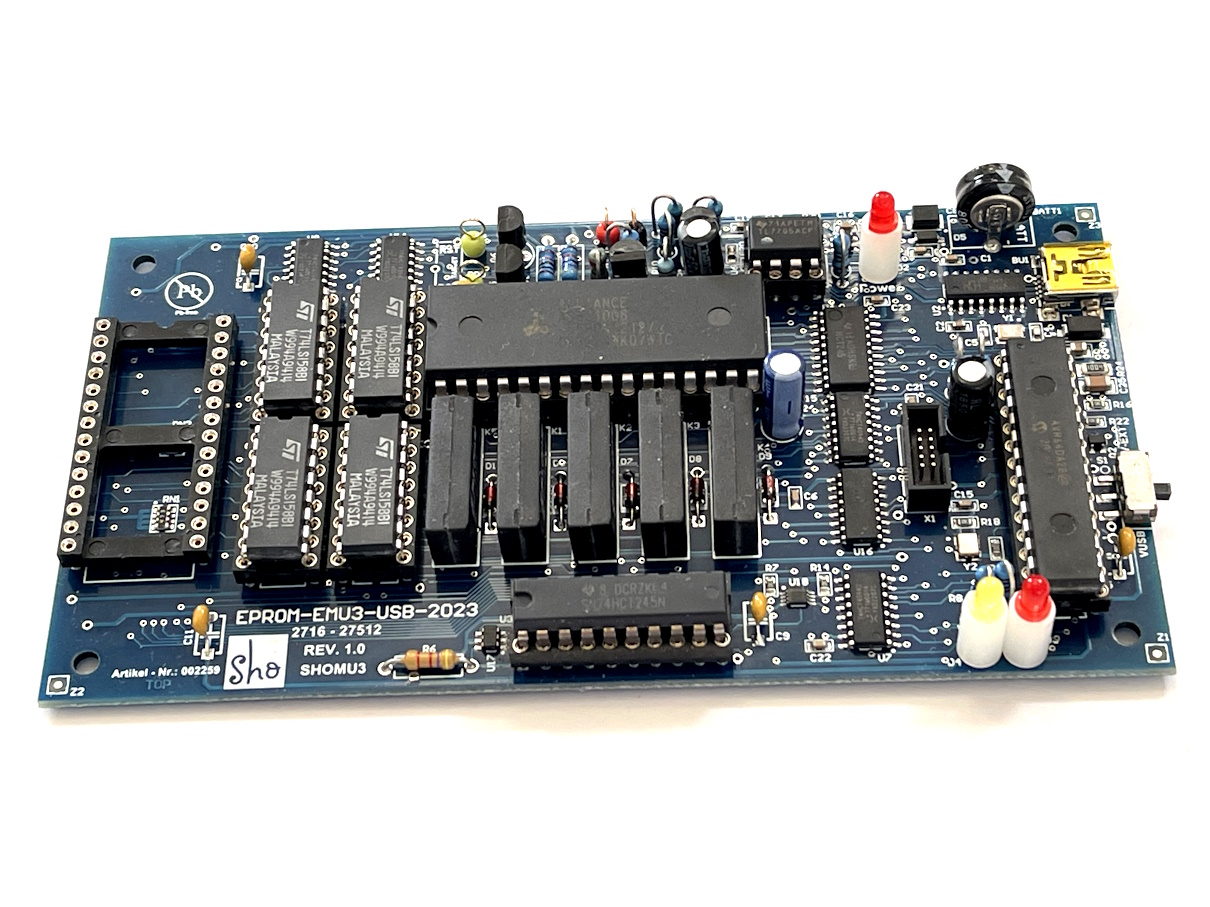

Bausatz: Bausatz komplett mit allen Bauteilen, SMD bestückte Leiterplatte
IC's (THT), Kondensatoren, Widerstände, 1 x 28pol. DIL Fassung 15.24mm,
1 x 32pol. DIL Fassung 15.24mm, 1 x 28pol. DIL-Fassung 7.62mm , Testpunkte.
Mikrocontroller programmiert ( AVR64DA28-I/SP ), LED's, Relais, Dioden.
Flachbandkabel gelb 28pol. 0.5m / DIL Adapter 2 x 28polig (139-28-6-60 : W+P ) .
( All Components lt. BOM )
Das Gehäuse ist nicht im Lieferumfang. Das kann seperat bestellt werden Artikel: 002266
SHOEMU3-OK.pdf ( Schaltung, Bestückung, Mechanik, Stückliste )
SHOEMU3-Firmware.zip ( HEX-File, ELF-File ) ( update 12.03.2026 - Target Reset Timing gefixt )
SHOEMU3-Windows-Software.zip ( WIN7, WIN8, WIN10 ) ( neue Version 06 , 21.03.2026 - error intelhex record 03 gefixt )
