LCD VLGEM1277-01 Temperatur/Humidity Controller Board PCB/Bausatz
Temperatur/Humidity Controller Board für das Adapterboard LCD VLGEM1277-01.
Das Temperatur/Humidity Controller Board kann auf das Adapterboard LCD VLGEM1277-01 aufgesteckt werden.
Je nach Versorungsspannung kann man das +5V Adapterboard ( Artikel: 002206 ) oder das +3.3V Adapterboard ( Artikel: 002205 ) verwenden.
Das Temperatur/Humidity Controller Board ist mit einbem DC/DC Wandler R-78K5.0-1.0, oder R-78K3.3-1.0 ausgestattet, je nach Variante.
Die max. Eingangsspannung ist je nach DC/DC Wandler von 6.5V ... 36V oder 4.5V ... 36V.
Damit ist die Versorgung über einen weiten Spannungsbereich möglich.
Als Mikrocontroller kommt ein AVR64DD28-I/SP zum Einsatz. Als Temperatur/Humidity Sensor ist ein AHT25 steckbar vorgesehen.
Über einen zweiten Connector kann auch ein anderer Sensor benutzt werden.
Zum Dimmen des Display wird von der MCU eine PWM 1000Hz erzeugt.
Diese kann über 1% bis 100% per Software eingestellt werden. Zusätzlich ist auch ein Fotosensor BP103 vorgesehen,
( Helligkeitsreglung ), der aber nicht im Lieferumfang ist.

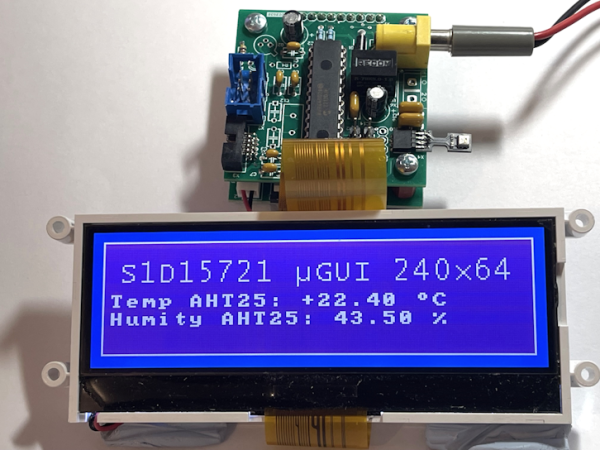

In der Firmware sind folgendes unterstützt. 1000Hz PWM, AHT25 Treiber, Displaytreiber für den Displaycontroller S1D15721 ( VLGEM1277-01 ).
Eine open source graphic library wurde die µGUI v0.3 von Embedded Lightning leicht angepasst und auf die MCU implementiert.
Jeder, der diesen Bausatz kauft, bekommt die Software zum freien Download.
Varianten zur Bestellung:

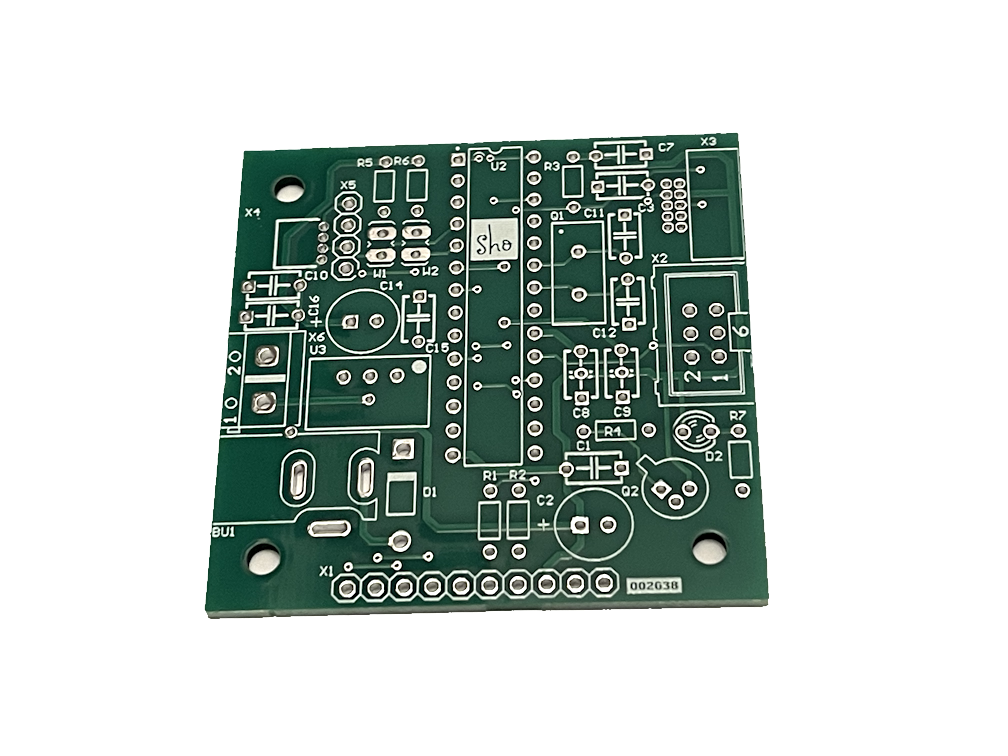

PCB: nur unbestückte Leiterplatte
Connector: Stecker, Buchsen, Schrauben, Abstanshalter, IC-Fassung
Set Komplett +5V: Alle Bauteile lt. Stückliste plus AHT25 Sensor ( für LCD VLGEM1277-01 Adapter Board +5V VCC )
Set Komplett +3.3V: Alle Bauteile lt. Stückliste plus AHT25 Sensor ( für LCD VLGEM1277-01 Adapter Board +3.3V VCC )
Variant 3.3V of LCD-VLGEM1277-01-Temp1.PDF
Variant 5.0V of LCD-VLGEM1277-01-Temp1.PDF
Firmware Temperatur/Humidity Controller Board.zip ( update 03.03.2025 )
