Constant Current Control PCB/Kit
Mit diesen Board kann man recht einfach eine Analoge Stromregelung aufbauen.

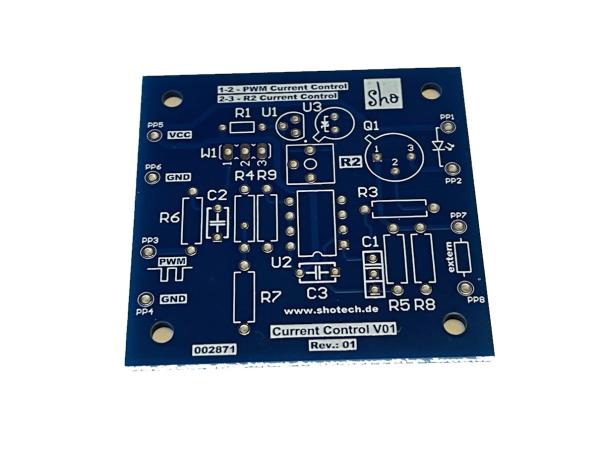

Die Leiterplatte hat eine Abmessung von 50mm x 50mm.
Ob man den Referenzwert mit dem Einstellregler R5 einstellt, ( Jumper W1 - 2-3 ), oder über eine PWM ( Jumper 1-2 )
ist jeden User selbst überlassen. Entwickelt für LED Steuerungen, wie Hintergrundbeleuchtung von Displays.
Der Widerstand R8 kann man auch zu experimentellen zwecken extern anbinden. ( PP7 u. PP8 )
Die Berechnung des Widerstand R8 steht in der Schaltung. Die Vref Spannung kann man über den Spannungsteiler R4, R7 einstellen.
In der Regel reicht eine Vref Spannung von etwa 1V.
Den beiden Bausätzen liegen die originalen Schaltungsunterlagen mit Werten und Stückliste bei.

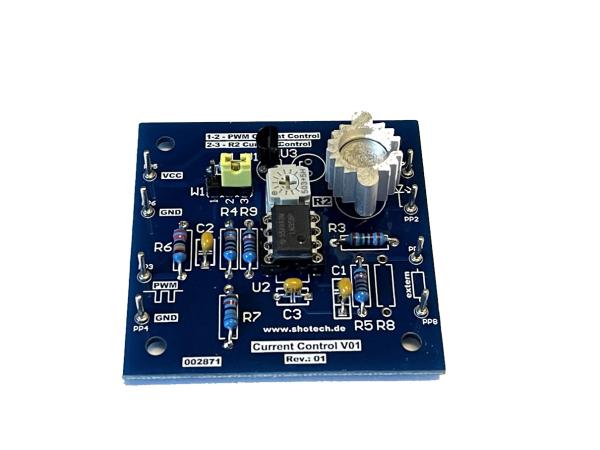

Es sind alle Bauteile im Bausatz enthalten, Leiterplatte, Schaltkreisfassung, Kühlpörper. Widerstände,
Kondensatoren, Transistor, Referenzelement und Lötsteckösen. Die Bausätze sind für einen Regelstrom von etwa 140mA bemessen.
Variant CCC V1 2.5V.pdf
Variant CCC V1 1.22V.pdf
